MGOHK 2 traps

8 Ruime gaten in uitgaande flens
Uitgaande flens ISO 9409
Ratio 4 tot 11
Koppel 75 Nm – 4955 Nm

8 Ruime gaten in uitgaande flens, ideaal voor tandheugel & rondsel montage
Extra hoog koppel
Stalen uitgaande flens ISO 9409
Schuine vertanding
Nominale koppels:
- T_2N : 75 Nm - 5,680 Nm
Overbrengverhouding
- 2-traps : 4 / 5,5 / 8 / 11
Spelingarm
- 2-traps : ≤ 4 arcmin
Hoog rendement
- 2-traps: ≥ 95%
Eenvoudige montage
Laag geluidsniveau
Compacte bouw
Bouwgrootte: MGOHK115 / MGOHK140 / MGOHK170 / MGOHK240 / MGOHK285 / MGOHK320

Bouwgrootte		trap	Ratio¹	MGOHK115	MGOHK140	MGOHK170	MGOHK240	MGOHK285	MGOHK320
Nominaal uitgangskoppel T_2N	Nm	2	4	75	510	845	1,728	2,805	5,545
			5.5	105	440	745	1,665	2,590	4,700
			8	150	525	845	1,584	2,610	5,680
			11	210	455	765	1,710	2,655	4,800
Noodstop koppel T_2NOT	Nm	2	4~11	2 keer T_2N
Max. Acceleratie koppel T_2B	Nm	2	4~11	1.5 keer T_2N
Nullast koppel ⁽²⁾	NM	2	4~11	2.5	5.8	12	25	48	95
Verdraaispeling⁽³⁾		2	4~11	≤ 4
Torsie stijfheid	Nm/arcmin	2	4~11	27	56	112	389	642	1,275
Nominaal Ingangssnelheid N_1N	rpm	2	4~11	3,600	3,000	2,300	1,800	1,500	1,100
Max. Ingangssnelheid N_1B	rpm	2	4~11	6,000	5,500	4,500	3,500	3,000	2,200
Max. axiale last F_2a1B⁽⁴⁾	N	2	4~11	2,900	4,070	13,700	29,000	40,000	46,000
Max. Kiepmoment F_2k⁽⁴⁾	Nm	2	4~11	1,300	2,180	3,600	10,500	18,400	22,000
Bedrijfstemperatuur	°C	2	4~11	- 10º C~ 90º C
Beschermingsklasse		2	4~11	IP67
Smeermiddel		2	4~11	Synthetisch smeermiddel
Montage positie		2	4~11	Alle richtingen
Geluidsniveau ⁽²⁾		2	4~11	≤68	≤68	≤70	≤70	≤72	≤74
Rendement	%	2	4~11	≥95%

1. Overbrengverhouding (ratio) ( i = N in / N out )
2. Deze waarden zijn gemeten bij een reductor met ratio=11 (2-traps) bij 3.000 rpm zonder last
3. Verdraaispeling is gemeten bij 2% van het Nominaal uitgangskoppel T_2N
4. Uitgeoefend op het midden van de as @ 100 rpm
5. Continu gebruik is niet aanbevolen

Bouwgrootte		MGOHK115	MGOHK140	MGOHK170	MGOHK240	MGOHK285	MGOHK320
Ø⁽¹⁾	trap	2st	2st	2st	2st	2st	2st
11	kg.cm²	0.41	-	-	-	-	-
14		0.41	-	-	-	-	-
19		1.61	1.61	-	-	-	-
24		3.90	4.01	5.61	-	-	-
28		-	5.53	5.61	-	-	-
32		-	7.57	8.11	-	-	-
35		-	14.95	15.32	15.32	-	-
38		-	17.58	17.72	17.72	-	-
42		-	-	22.95	22.95	23.74	-
48		-	-	52.74	52.74	53.49	55.14
55		-	-	-	-	87.34	89.59
60		-	-	-	-	-	113.06

(1) Ø Ingaande as diameter

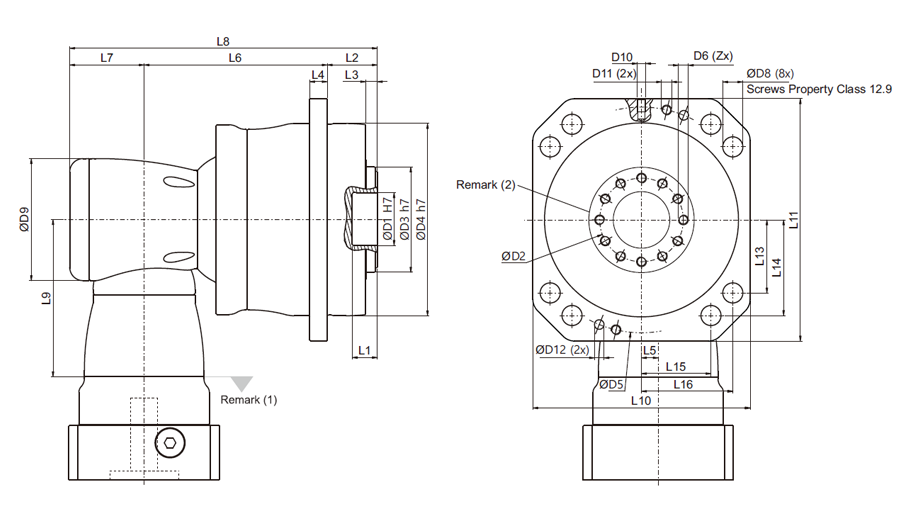

	MGOHK115	MGOHK140	MGOHK170	MGOHK240	MGOHK285	MGOHK320
D1 H7	31.5	40	50	80	100	100
D2	50	63	80	125	140	160
D3 h7	63	80	100	160	180	200
D4 h7	115	140	170	240	285	320
D5	135	167	200	276	327	368
D6 x spoed x diepte	M6x1Px11	M8x1.25Px12	M8x1.25Px15	M10x1.5Px20	M16x2Px25	M24x3Px37
D8	5.5	5.5	6.6	9	13.5	13.5
D9	92	116	156	156	195	240
D10 x Spoed	M5x0.8P	M6x1P	M8x1.25P	M10x1.5P	M12x1.75P	M16x2P
D11 x Spoed	M6x1P	M8x1.25P	M10x1.5P	M12x1.75P	M16x2P	M16x2P
D12	5.7	7.7	9.7	11.7	15.7	15.7
L1	15	15	15	16	16	16
L2	30	29	38	50	66	75
L3	7	7	7.5	8.5	13.5	16.5
L4	10.5	12	15	17	22	25
L6	128	130.5	184.5	199.9	250.3	228.9
L7	61.5	76	97.5	9735	105.5	141
L8	219.5	247.5	330	357.4	425.8	509.8
L9	113.5	147.5	193.5	196.5	229	260
L10 h8	130	160	190	260	315	350
L11	145	180	215	280	335	390
L12	8	10	12	14	18	22
L13	39.7	49.1	58.8	79.2	91.4	108.2
L14	53.2	65.8	78.8	104.1	123.4	143
L15	41.6	51.4	61.6	90.5	107.3	115.8
L16	54.6	67.6	80.9	113	135.5	148.9
X in graden	30	30	22.5	22.5	24	26
Y in graden	30	30	22.5	22.5	24	26
Z	12	12	16	16	12	12
U in graden	38	38	38	41	41	39
W	16	16	16	14	15	15
