MGOH serie

8 Ruime gaten in uitgaande flens
Uitgaande flens ISO 9409
Ratio 4 tot 400
Koppel 96 Nm – 5,595 Nm

8 Ruime gaten in uitgaande flens, ideaal voor tandheugel & rondsel montage
Extra hoog koppel
Stalen uitgaande flens ISO 9409
Schuine vertanding
Nominale koppels:
- T_2N : 96 Nm - 5,595 Nm
Overbrengverhouding
- 1-traps : 4 / 5,5
- 2-traps : 16 / 20 / 22 / 27.5 / 28 / 38,5 / 40 / 55
- 3-traps : 64 / 88 / 100 / 110 / 140 / 154 / 160 / 200 / 220 / 280 / 400
Spelingarm
- 1-traps : ≤ 3 arcmin
- 2-traps : ≤ 4 arcmin
- 3-traps : ≤ 4 arcmin
Hoog rendement
- 1-traps : ≥ 97%
- 2-traps : ≥ 94%
- 3-traps : ≥ 92%
Eenvoudige montage
Laag geluidsniveau
Compacte bouw
Bouwgrootte: MGOH115 / MGOH140 / MGOH170 / MGOH240 / MGOH285 / MGOH320

Bouwgrootte		trap	Ratio¹	MGOH115	MGOH140	MGOH170	MGOH240	MGOH285	MGOH320
Nominaal uitgangskoppel T_2N	Nm	1	4	205	505	790	1,885	2,920	5,380
		1	5.5	230	435	735	1,635	2,535	4,580

		2	16	255	485	890	1,980	3,055	5,615
			20	245	470	860	1,995	3,080	5,660
			22	240	460	770	1,710	2,640	4,755
			27.5	240	460	775	1,720	2,660	4,785
			28	250	540	910	2,015	3,110	5,720
			38.5	245	465	785	1,740	2,690	4,830
			40	96	225	650	1,610	3,145	5,780
			55	130	315	795	1,740	2,715	4,875

		3	64	210	400	745	1,850	3,040	5,840
			88	250	470	800	1,780	2,720	4,920
			100	215	380	705	1,760	2,900	5,780
			110	250	475	810	1,790	2,760	4,945
			140	220	365	680	1,700	2,810	5,595
			154	250	480	815	1,805	2,785	4,980
			160	210	370	670	1,680	2,775	5,530
			200	225	375	655	1,648	2,715	5,420
			220	255	480	825	1,820	2,810	5,020
			280	230	385	655	1,595	2,640	5,265
			400	100	235	675	1,590	2,645	5,375
Noodstop koppel T_2NOT	Nm	1,2,3	4~400	3 keer T_2N
Max. Acceleratie koppel T_2B	Nm	1,2,3	4~400	1,5 keer T_2N
Nullast koppel ⁽⁴⁾	NM	1	4~5.5	1.5	2.5	7.1	14	22	28
		2	16~55	0.6	1.1	3.7	8	12	18
		3	64~400	0.35	0.7	1.6	4	4.5	6.5
Verdraaispeling⁽³⁾	arcmin	1	4~5.5	≤3
Verdraaispeling⁽³⁾	arcmin	2,3	16~400	≤4
Torsie stijfheid	Nm/arcmin	1,2,3	4~400	42	95	205	650	1,200	1,800
Nominaal Ingangssnelheid N_1N	rpm	1	4~5.5	3,600	3,600	3,000	2,700	2,400	2,100
		2	16~55	4,600	4,600	4,000	3,700	3,400	3,100
		3	64~400	5,000	5,000	4,600	4,000	3,700	3,400
Max. Ingangssnelheid N_1B	rpm	1	4~5.5	6,000	6,000	5,000	4,500	4,000	3,500
		2	16~55	7,000	7,000	6,000	5,500	5,000	4,500
		3	64~400	7,000	7,000	7,000	6,000	5,500	5,000
Max. axiale last F_a⁽⁴⁾	N	1,2,3	4~400	2,900	4,070	13,700	29,000	40,000	46,000
Max. Kiepmoment F_2k⁽⁴⁾	Nm	1,2,3	4~400	1,300	2,180	3,600	10,500	18,400	22,000
Bedrijfstemperatuur	°C	1,2,3	4~400	-10°C~ 90° C
Beschermingsklasse		1,2,3	4~400	IP67
Smeermiddel		1,2,3	4~400	synthetisch tandwiel smeermiddel
Montage positie		1,2,3	4~400	alle richtingen
Geluidsniveau ⁽²⁾	dB(A)	1	4~5.5	≤59	≤64	≤66	≤66	≤68	≤68
		2	16~55	≤60	≤62	≤64	≤66	≤67	≤67
		3	64~400	≤60	≤62	≤64	≤66	≤66	≤67
Rendement	%	1	4~5.5	≥97%
		2	16~55	≥94%
		3	64~400	≥92%

Overbrengverhouding ( i = N in / N out )
Deze waarden zijn gemeten bij een reductor met ratio=5.5 (1-traps), ratio=55 (2-traps) of ratio=400 (3-traps) bij 3.000 rpm zonder last
Verdraaispeling is gemeten bij 2% van het Nominaal uitgangskoppel T_2N
Uitgeoefend op het midden van de as @ 100 rpm
Continu gebruik niet aanbevolen

Maximaal kiepmoment:

Bouwgrootte		MGOH115	MGOH140	MGOH170	MGOH240	MGOH285	MGOH320
Z2 (mm)		81	123.7	104.6	145.7	183.4	196.1

Uitgeoefend op het midden van de as @ 100 rpm

Bouwgrootte		MGOH115			MGOH140			MGOH170			MGOH240			MGOH285			MGOH320
Ø⁽¹⁾	trap	1	2	3	1	2	3	1	2	3	1	2	3	1	2	3	1	2	3
11	kg.cm²	-	-	0.16
14		0.42	0.21	0.19	-	-	0.21	-	-	-	-	-	-	-	-	-	-	-	-
19		0.66	0.60	-	1.84	0.66	0.60	-	-	0.66	-	-	-	--	-	-	-	-	-
24		3.94	-	-	4.11	3.94	-	4.61	4.11	3.94	-	-	4.11	-	-	-	-	-	-
28		-	-	-	5.48	-	-	6.14	5.48	-	-	-	5.48	-	-	6.14	-	-	-
32		-	-	-	7.36	-	-	8.17	7.36	-	-	8.17	7.36	-	-	8.17	-	-	-
35		-	-	-	14.04	-	-	15.54	14.04	-	17.75	15.54	14.04	-	17.75	15.54	-	-	17.75
38		-	-	-	16.71	-	-	18.19	16.71	-	20.17	18.19	16.71	-	20.17	18.19	-	23.66	20.17
42		-	-	-	-	-	-	23.20	-	-	25.40	23.20	-	28.88	25.40	-	-	28.88	25.4
48		-	-	-	-	-	-	52.42	-	-	55.18	52.42	-	58.64	55.18	-	69.78	58.64	55.18
55		-	-	-	-	-	-	-	-	-	88.51	-	-	92.48	-	-	104.22	92.48	-
60		-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	127.69	-	-

(1) Ø Ingaande as diameter

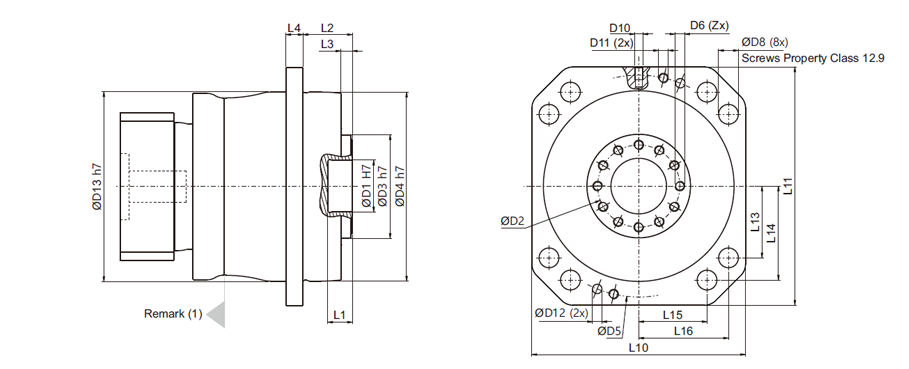

	MGOH115	MGOH140	MGOH170	MGOH240	MGOH285	MGOH320
D1 H7	31.5	40	50	80	100	100
D2	50	63	80	125	140	160
D3 h7	63	80	100	160	180	200
D4 h7	115	140	170	240	285	320
D5	135	167	200	276	327	368
D6 x Spoedx Diepte	M6x1Px11	M8x1.25Px12	M8x1.25Px15	M10x1.5x20	M16x2Px25	M24x3Px37
D8	5.5	5.5	6.6	9	13.5	13.5
D10 x Spoed	M5 x 0.8P	M6 x 1P	M8 x 1.25P	M10 x 1.5P	M12 x 1.75P	M16 x 2P
D11 x Spoed	M6 x 1P	M8 x 1.25P	M10 x 1.5P	M12 x 1.75P	M16 x 2P	M16 x 2P
D12	5.7	7.7	9.7	11.7	15.7	15.7
L1	15	15	15	16	16	16
L2	30	29	38	50	66	75
L3	7	7	7.5	8.5	13.5	16.5
L4	10.5	12	15	17	22	25
L10 h8	130	160	190	260	315	350
L11	145	180	215	280	335	390
L12	8	10	12	14	18	22
L13	39.7	49.1	58.8	79.2	91.4	108.2
L14	53.2	65.8	78.8	104.1	123.4	143
L15	41.6	51.4	61.6	90.5	107.3	115.8
L16	54.6	67.6	80.9	113	135.5	148.9
X in graden	30	30	22.5	22.5	24	26
Y in graden	30	30	22.5	22.5	24	26
Z	12	12	16	16	12	12
U in graden	38	38	38	41	41	39
V in graden	16	16	16	14	15	15
