Haakse tandwieloverbrenging

ATB-FL serie

  • Stalen gebruneerde behuizing
  • Kegelwiel met twee uitgaande assen en motorflens aan de ingaande kant
  • Ratio 1 tot 500
ATB-FL serie
  • Kegelwiel reductor met twee uitgaande assen en motorflens aan de ingaande kant
  • Stalen behuizing, gebruneerd. Aluminium zwart geanodiseerde motor adapterplaat
  • Stalen uitgaande assen met of zonder spie
  • Spiraal kegelwiel vertanding, planetaire deel met rechte vertanding
  • Nominale koppels:
    • T2N : 12 Nm - 3.200 Nm
  • Overbrengverhouding
    • 1-stage : 1 / 1,5 / 2 / 3 / 4 / 5
    • 2-stage : 7 / 10 / 15 / 20 / 25 / 35 / 50
    • 3-stage : 75 / 100 / 125 / 150 / 200 / 250 / 350 / 500
  • Spelingarm
    • 1-traps : ≤ 6 arcmin
    • 2-traps : ≤ 8 arcmin
    • 3-traps : ≤ 10 arcmin
  • Hoog rendement
    • 1-traps : ≥ 98%
    • 2-traps : ≥ 94%
    • 3-traps : ≥ 94%
  • Eenvoudige montage
  • Compacte bouw
  • Bouwgrootte: ATB065FL / ATB075FL / ATB090FL / ATB110FL / ATB140FL / ATB170FL / ATB210FL / ATB240FL / ATB280FL

Bouwgrootte

 Trap Ratio1 ATB065
FL		 ATB075
FL		 ATB090
FL		 ATB110
FL		 ATB140
FL		 ATB170
FL		 ATB210
FL		 ATB240
FL		 ATB280
FL
Nominaal uitagngskoppel T2N Nm 1 1 25 45 78 150 360 585 1,300 2,150 3,200
1.5 25 45 78 150 360 585 1,300 2,150 3,200
2 24 42 68 150 330 544 1,220 2,010 3,050
3 18 33 54 120 270 450 1,020 1,650 2,850
4 13 28 48 100 224 376 860 1,410 2,300
5 12 25 40 85 196 320 740 1,210 2,000
2 7 12 12 33 91 91 91 195 358 358
10 24 28 68 150 208 208 430 846 846
15 18 33 54 120 270 312 645 1,269 1,269
20 13 28 48 100 224 376 860 1,410 1,629
25 12 25 40 85 196 320 740 1,210 2,000
35 12 25 40 85 196 320 740 1,210 1,790
50 12 25 40 85 196 320 740 1,210 1,465
3 75 - - - 120 210 312 585 1,269 1,269
100 - - - 100 224 376 780 1,410 1,692
125 - - - 85 196 320 740 1,210 2,000
150 - - - 120 135 312 390 975 975
200 - - - 100 180 376 520 1,300 1,300
250 - - - 85 196 320 650 1,210 1,625
350 - - - 85 196 320 740 1,210 1,790
500 - - - 85 196 320 740 1,210 1,465
Max
Versnellingskoppel T2B		 Nm 1,2,3 1~500 1.5 keer Nominaal koppel T2N
Max. Versnelling Ingangssnelheid n1B rpm 1 1~5 7,500 6,500 5,500 4,500 3,500 3,000 2,200 2,000 1,700
2 7~50 8,000 8,000 6,000 6,000 6,000 6,000 4,800 3,600 3,600
3 75~500 - - - 8,000 8,000 6,000 6,000 6,000 6,000
Verdraaispeling(2) arcmin 1 1~5 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6
2 7~50 ≤ 8 ≤ 8 ≤ 8 ≤ 8 ≤ 8 ≤ 8 ≤ 8 ≤ 8 ≤ 8
3 75~500 - - - ≤ 10 ≤ 10 ≤ 10 ≤ 10 ≤ 10 ≤ 10
Max. Radiale Last F2rB2 (3)
Uitgang d2		 N 1,2,3 1~500 900 1,100 1,700 2,700 4,800 6,600 11,500 16,000 18,000
Max. Axiale Last F2aB2 (3)
Uitgang d2		 N 1,2,3 1~500 450 550 850 1,350 2,400 3,300 5,750 8,500 9,000
Rendement % 1 1~5 ≥ 98 %
2,3 7~500 ≥ 94 %
Gewicht kg 1 1~5 2.8 4.4 7.1 12.1 20.9 36.1 69.4 101.2 158.3
2 7~50 3.2 4.8 8.1 14.3 24.2 38.5 74.1 112.4 171.0
3 75~500 - - - 13.9 23.7 38.8 73.4 110.2 168.7
Bedrijfstemperatuur ºC 1,2,3 1~500 -10ºC~+90ºC
Smeermiddel 1,2,3 1~500 synthetisch smeermiddel
geluidsniveau(4) dB(A) 1,2,3 1~500 ≤71 ≤72 ≤76 ≤77 ≤78 ≤79 ≤81 ≤83 ≤84
  1. Overbrengverhouding (ratio) ( i = N in / N out )
  2. Verdraaispeling is gemeten bij 2% van het Nominaal uitgangskoppel T2N
  3. Uitgeoefend op het midden van de as @ n1B
  4. Deze waarden zijn gemeten bij een reductor met ratio 5 (1-traps), ratio 50 (2-traps) en ratio 500 (3-traps) bij 1.500 rpm zonder last
    Bij lager en/of hoger rpm kunnen de geluidsniveaus 3 to 5 dB hoger zijn
Draairichting
draairichting-at-l-c-h















Maximaal toegestane radiale en axiale kracht op de uitgaande as:

AB axial load as















De toegestane radiale en axiale kracht op de uitgaande as zijn afhankelijk van het ontwerp van de lagers van de tandwielkast
Apex Dynamics gebruikt een ontwerp met ver uit elkaar liggende lager ringen. Deze kan zware krachten op beide assen aan.





ATB grafiek radial load























De toegestane radiale kracht F2r op het midden van de uitgaande as X = ½ x L bij diverse uitgaande snelheden.





ATB grafiek position load





















Als de radiale kracht F2r niet op het midden van de as wordt uitgevoerd (X < ½ x L of X > ½ x L) dan kan de toegestane radiale en axiale kracht uitgerekend worden door middel van de positie van de kracht Kb in de bovenstaande grafiek.

Bouwgrootte

 Trap Ratio1 ATB
065FL		 ATB
075FL		 ATB
090FL		 ATB
110FL		 ATB
140FL		 ATB
170FL		 ATB
210FL		 ATB
240FL		 ATB
280FL
Massatraagheid
of inertia  J1		 kg*cm2  1 1 0.51 1.30 3.14 7.62 23.54 59.09 195.96 365.38 787.63
1.5 0.46 1.15 2.80 6.65 19.34 49.38 156.02 279.62 584.28
2 0.44 1.10 2.68 6.23 17.72 45.44 140.80 245.78 500.26
3 0.43 1.09 2.64 6.08 17.16 44.11 135.51 233.75 471.56
4 0.43 1.08 2.63 6.05 17.03 43.79 134.14 230.77 464.76
5 0.43 1.08 2.63 6.04 16.99 43.69 133.71 229.71 462.08
2 7 0.15 0.15 0.50 2.79 2.79 2.79 9.91 29.26 29.26
10 0.15 0.15 0.50 2.80 2.80 2.80 9.96 29.43 29.43
15 0.15 0.15 0.50 2.80 2.80 2.80 9.96 29.43 29.43
20 0.15 0.15 0.50 2.80 2.80 2.80 9.96 29.43 29.43
25 0.15 0.15 0.50 2.80 2.80 2.80 9.96 29.43 29.43
35 0.15 0.15 0.50 2.79 2.79 2.79 9.91 29.26 29.26
50 0.15 0.15 0.50 2.79 2.79 2.79 9.89 29.20 29.20
3 75 - - - 0.15 0.15 0.50 0.50 2.80 2.80
100 - - - 0.15 0.15 0.50 0.50 2.80 2.80
125 - - - 0.15 0.15 0.50 0.50 2.80 2.80
150 - - - 0.15 0.15 0.50 0.50 2.79 2.79
200 - - - 0.15 0.15 0.50 0.50 2.79 2.79
250 - - - 0.15 0.15 0.50 0.50 2.79 2.79
350 - - - 0.15 0.15 0.50 0.50 2.79 2.79
500 - - - 0.15 0.15 0.50 0.50 2.79 2.79

ATB-FL serie 1-traps, ratio i = 1 ~ 5

at-fl-afmetingen-1-traps

ATB065FL ATB075FL ATB090FL ATB110FL ATB140FL ATB170FL ATB210FL ATB240FL ATB280FL
D1 M4 M6 M6 M8 M10 M12 M16 M16 M16
D3 k6 13 16 18 22 32 40 50 55 60
D4 h7 63 73 88 108 135 165 205 235 275
D5 31 35 43 53 68 83 104 124 144
D6 M4 M5 M5 M8 M12 M16 M16 M16 M20
D7 21 22 28 33 47 55 75 85 110
D12 62 72 86 106 104 128 160 180 200
D14 h7 63 73 88 108 135 165 205 235 275
D15 62.9 72.9 87 107 105 127 158 178 198
L1 65 75 90 110 140 170 210 240 280
L2 19.5 30 35 40 50 60 75 85 110
L3 13 14.5 15 15 15 15 20 25 25
L4 2 2 2 2 2 2 2 2 2
L5 16 25 28 32 45 50 70 80 100
L6 2 2.5 3.5 4 2.5 5 2.5 2.5 5
L7 47.5 54 62 72 87 102 127 147 167
L8 67 84 97 112 137 162 202 232 277
L9 4.5 4.8 4.8 7.2 10 12 12 12 15
L10 10 12.5 12.5 19 28 36 36 36 42
L11 27 30 36 44 55 67 85 95 110
L13 13 15 15 15 15 15 20 25 25
L21 49 60.5 63 69.5 85.5 95 130 144.5 135
L22 81.5 98 108 124.5 155.5 180 235 264.5 275
C1 1 46 70 100 100 130 165 215 215 235
C2 1 M4 M5 M6 M6 M8 M10 M12 M12 M12
C3 1 ≤11 / ≤122 ≤14 / ≤15.875 / ≤162 ≤19 ≤24 ≤32 ≤38 ≤42 ≤48 ≤55
C4 1 30 34 40 40 50 60 85 85 116
C5 1G6 30 50 80 80 110 130 180 180 200
C6 1 3.5 8 4 4 5 6 6 6 6
C7 1 42 60 90 90 115 142 190 190 220
C8 1 19.5 19 17 17 19.5 22.5 29 29 63
C9 1 133.5 154.5 170 196.5 245 287.5 369 413.5 478
C10 1 13.25 13.5 10.75 10.75 13 15 20.75 20.75 53.5
B1 h9 5 5 6 6 10 12 14 16 18
H1 15 18 20.5 24.5 35 43 53.5 59 64

1. C1~C10 zijn motor specifieke afmetingen.
2. ATB065 FLM1 biedt C3 ≤ 12 optie, ATB075 FLM1 biedt C3 ≤ 16 optie, ATB075 FLM2 biedt C3 ≤ 15.875 optie



ATB-FL serie 2-traps, ratiio i = 7 ~ 50

at-fl-afmetingen-2-traps

ATB065FL ATB075FL ATB090FL ATB110FL ATB140FL ATB170FL ATB210FL ATB240FL ATB280FL
D1 M4 M6 M6 M8 M10 M12 M16 M16 M16
D3 k6 13 16 18 22 32 40 50 55 60
D4 h7 63 73 88 108 135 165 205 235 275
D5 31 35 43 53 68 83 104 124 144
D6 M4 M5 M5 M8 M12 M16 M16 M16 M20
D7 21 22 28 33 47 55 75 85 110
D12 62 72 86 106 104 128 160 180 200
D14 h7 63 73 88 108 135 165 205 235 275
D15 62.9 72.9 87 107 106 127 158 178 198
L1 65 75 90 110 140 170 210 240 280
L2 19.5 30 35 40 50 60 75 85 110
L3 13 14.5 15 15 15 15 20 25 25
L4 2 2 2 2 2 2 2 2 2
L5 16 25 28 32 45 50 70 80 100
L6 2 2.5 3.5 4 2.5 5 2.5 2.5 5
L7 47.5 54 62 72 87 102 127 147 167
L8 67 84 97 112 137 162 202 232 277
L9 4.5 4.8 4.8 7.2 10 12 12 12 15
L10 10 12.5 12.5 19 28 36 36 36 42
L11 27 30 36 44 55 67 85 95 110
L13 13 15 15 15 15 15 20 25 25
L21 75 84.5 99 122 144.5 157.5 206.5 239 248
L22 107.5 122 144 177 214.5 242.5 311.5 359 388
C1 3 46 46 70 100 100 100 130 165 165
C2 3 M4 M4 M5 M6 M6 M6 M8 M10 M10
C3 3 ≤12 ≤12 ≤16 ≤24 ≤24 ≤24 ≤32 ≤38 ≤38
C4 3 30 30 34 40 40 40 50 60 60
C5 3G6 30 30 50 80 80 80 110 130 130
C6 3 3.5 3.5 8 4 4 4 5 6 6
C7 3 42 42 60 92 92 92 115 142 142
C8 3 21.5 21.5 21.5 20 20 20 24 31 31
C9 3 161.5 181 210.5 252 304.5 347.5 440.5 510 559
C10 3 14.5 14.5 15.5 13 13 13 16 21 21
B1 h9 5 5 6 6 10 12 14 16 18
H1 15 18 20.5 24.5 35 43 53.5 59 64

3. C1~C10 zijn motor specifieke afmetingen.

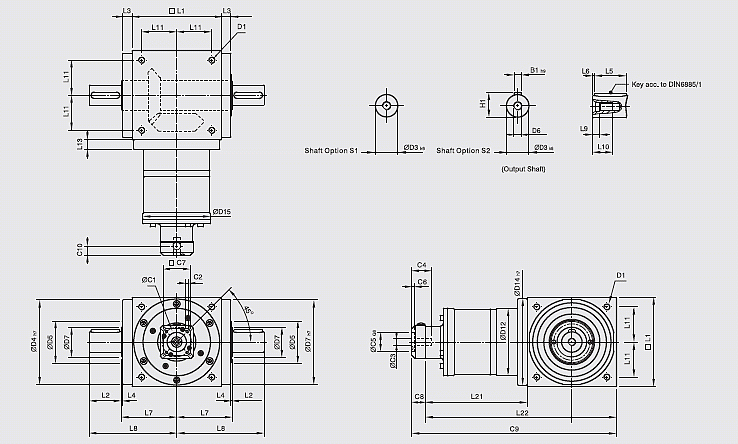

ATB-FL serie 3-traps, ratio i = 75 ~ 500

at-fl-afmetingen-3-traps

ATB110FL ATB140FL ATB170FL ATB210FL ATB240FL ATB280FL
D1 M8 M10 M12 M16 M16 M16
D3 k6 22 32 40 50 55 60
D4 h7 108 135 165 205 235 275
D5 53 68 83 104 124 144
D6 M8 M12 M16 M16 M16 M20
D7 33 47 55 75 85 110
D12 106 104 128 160 180 200
D14 h7 108 135 165 205 235 275
D15 107 106 127 158 178 198
L1 110 140 170 210 240 280
L2 40 50 60 75 85 110
L3 15 15 15 20 25 25
L4 2 2 2 2 2 2
L5 32 45 50 70 80 100
L6 4 2.5 5 2.5 2.5 5
L7 72 87 102 127 147 167
L8 112 137 162 202 232 277
L9 7.2 10 12 12 12 15
L10 19 28 36 36 36 42
L11 44 55 67 85 95 110
L13 15 15 15 20 25 25
L21 136.5 159.5 183.5 226 269 278
L22 191.5 229.5 268.5 331 389 418
C1 4 46 46 70 70 100 100
C2 4 M4 M4 M5 M5 M6 M6
C3 4 ≤12 ≤12 ≤16 ≤16 ≤24 ≤24
C4 4 30 30 34 34 40 40
C5 4G6 30 30 50 50 80 80
C6 4 3.5 3.5 8 8 4 4
C7 4 42 42 60 60 92 92
C8 4 21.5 21.5 21.5 21.5 20 20
C9 4 268 321 375 457.5 529 578
C10 4 14.5 14.5 15.5 15.5 13 13
B2 h9 6 10 12 14 16 18
H1 24.5 35 43 53.5 59 64
4. C1~C10 zijn motor specifieke afmetingen.
